合作伙伴：山西某半導體材料公司

儀器類型：電感耦合等離子體光譜儀

品牌：安捷倫

型號：ICP-OES 5110VDV

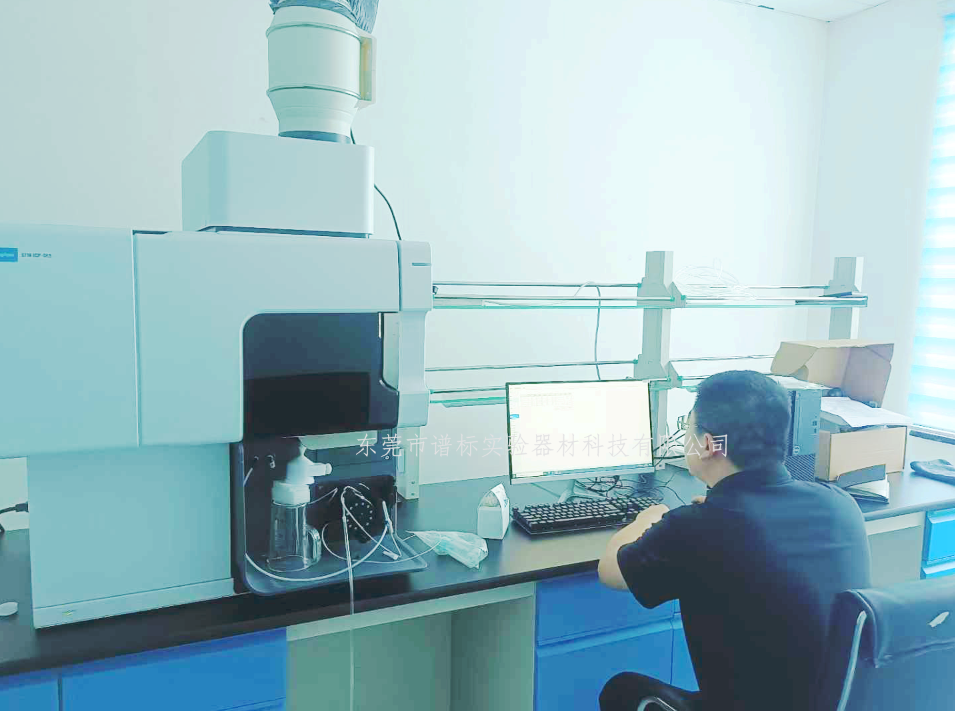

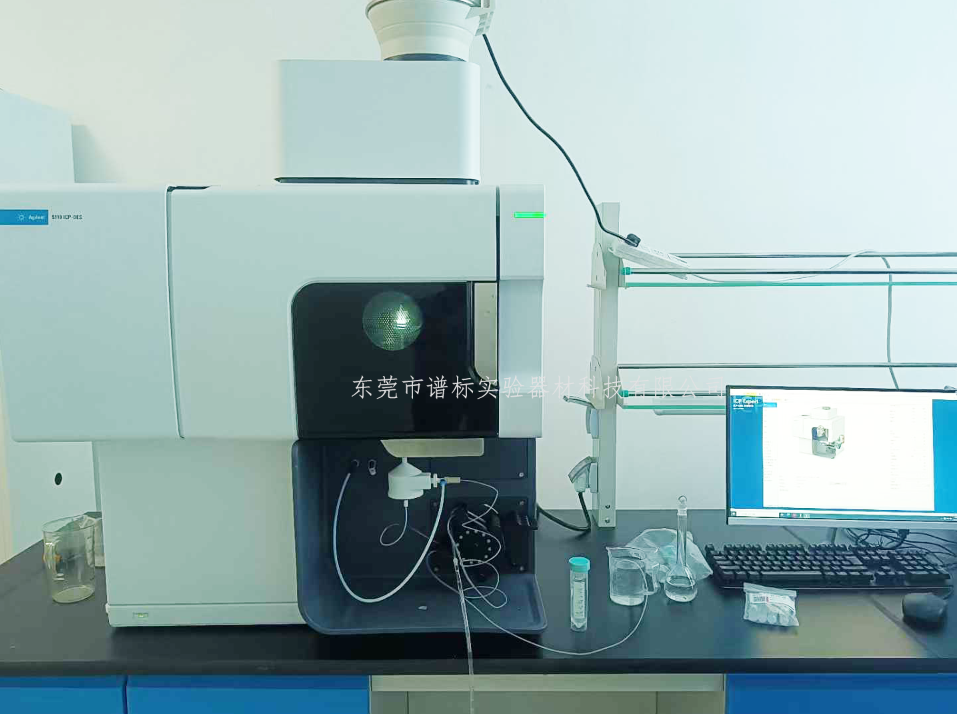

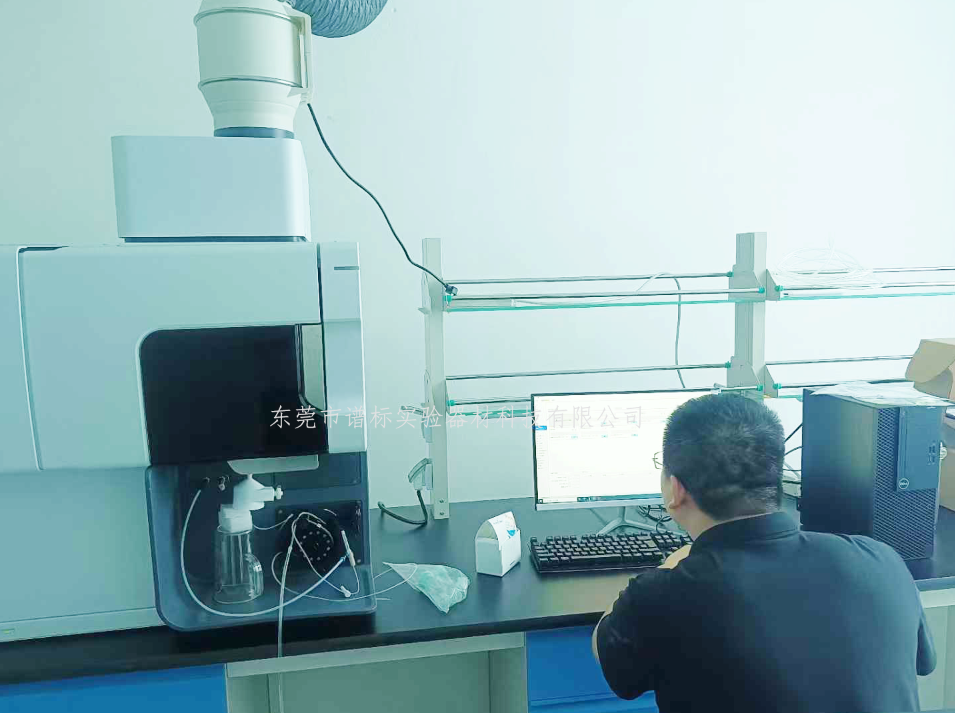

2025年06月09日，【攜手共進 感謝信賴】熱烈祝賀山西某半導體材料公司成功引入我司安捷倫電感耦合等離子體光譜儀ICP-OES 5110VDV檢測設備！現已高效完成安裝調試及技術培訓，助力客戶精準分析、質控升級。感謝貴司對我司產品與服務的全力信任，未來我們將持續以專業的技術支持和高效響應，為半導體行業高質量發展保駕護航！

安捷倫 ICP-OES 5110VDV 憑借其創新的技術設計和良好的分析性能，成為半導體材料行業實現精準分析與質控升級的關鍵工具。以下從技術特性、應用場景、行業價值三個維度展開分析：

一、核心技術特性與性能優勢

1. 垂直雙向觀測（VDV）技術

高靈敏度與寬動態范圍：通過軸向觀測（水平方向）和徑向觀測（垂直方向）的智能組合，實現對痕量元素（ppb 級）和高濃度元素（ppm 級）的同步檢測。例如，軸向觀測可檢測硅片中的硼（B）、磷（P）等痕量雜質（檢測限低至 1 ppb 以下），徑向觀測則適用于光刻膠中高濃度金屬元素（如鋁、鈣）的定量分析。

抗基質干擾能力：垂直炬管設計配合固態 RF 發生器，可穩定處理高鹽樣品（如 CMP 漿料中的納米顆粒懸浮液）、強酸消解液（如氫氟酸蝕刻液）及有機溶劑（如光刻膠中的丙二醇甲醚醋酸酯），避免等離子體熄火或信號漂移。

2. 智能光譜組合（DSC）與檢測器技術

全譜直讀與快速分析：VistaChip II CCD 檢測器無需氣體吹掃，可在 30 秒內完成 70 余種元素的全譜掃描，分析速度提升 55%，氬氣消耗量降低 50%。例如，在半導體封裝材料檢測中，一次進樣即可同時測定銀、銅、金等鍵合線材料的主成分及雜質元素。

動態背景校正與干擾消除：結合擬合背景校正（FBC）、快速自動曲線擬合技術（FACT）和干擾元素校正（IEC），有效解決復雜基質中的光譜重疊問題。例如，在分析含高濃度硅的外延片中的痕量鐵（Fe）時，可通過 FACT 算法消除硅的背景干擾，確保檢測結果的準確性。

3. 自動化與合規性

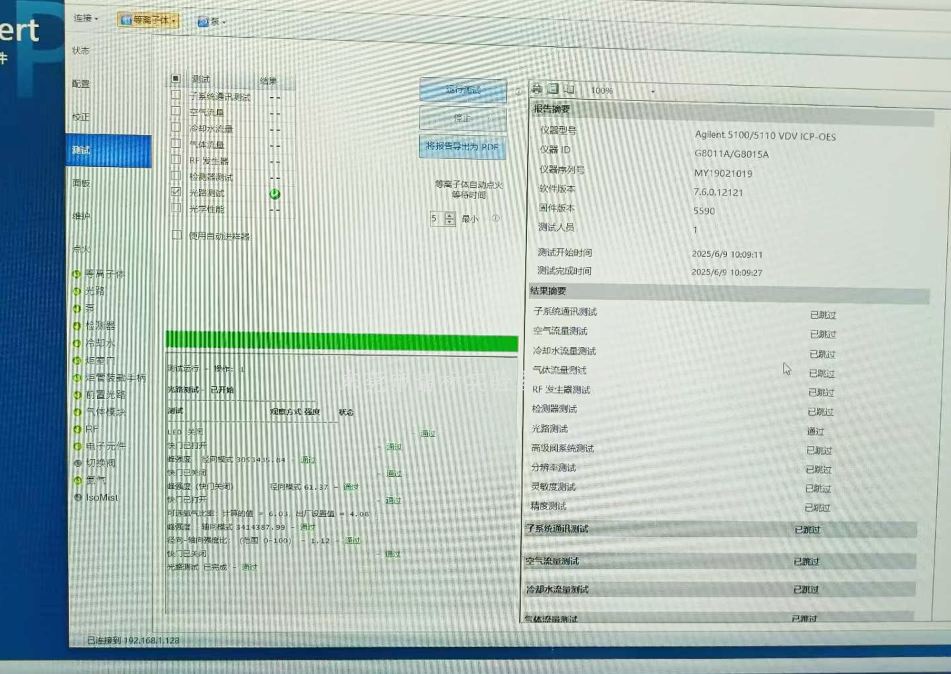

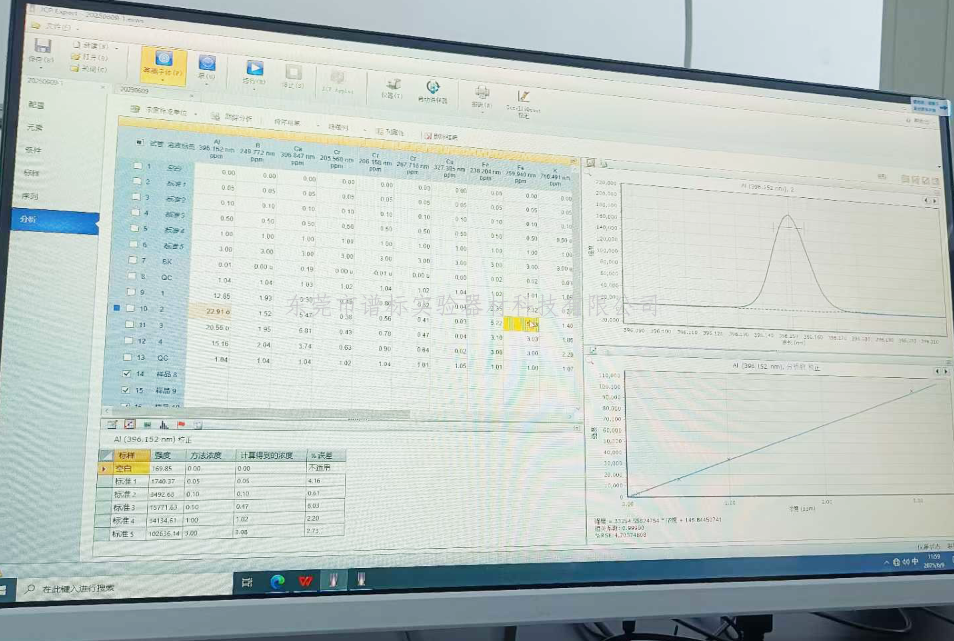

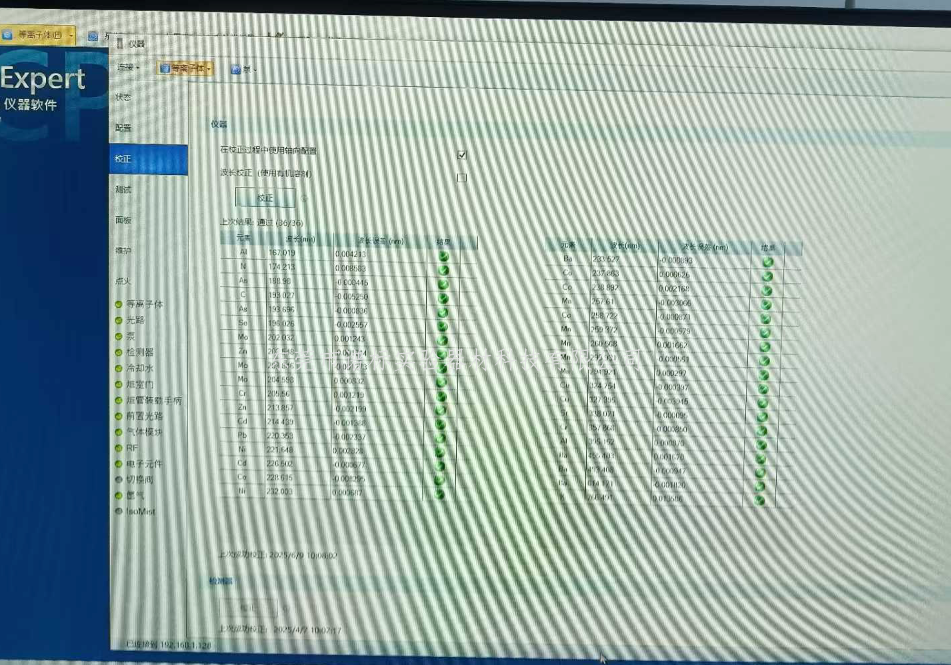

智能軟件與方法開發：ICP Expert 軟件支持 IntelliQuant 模式，自動識別樣品中的元素組成并推薦良佳分析條件，方法開發時間縮短 60%。例如，在分析未知半導體材料時，軟件可快速生成包含元素列表、譜線選擇和干擾校正方案的分析方法。

合規性保障：內置 21 CFR Part 11 電子記錄功能，支持?jǐn)?shù)據審計追蹤和權限管理，滿足半導體行業對分析數據可追溯性和合規性的嚴格要求。

二、半導體材料行業典型應用場景

1. 高純材料雜質檢測

硅片與晶圓級分析：檢測硅片中的金屬雜質（如鈉、鐵、銅）和非金屬元素（如硼、磷），確保半導體器件的電學性能。例如，通過軸向觀測模式，可檢測到硅片中低至 0.5 ppb 的金屬雜質，滿足 14nm 及以下制程的質量要求。

光刻膠與電子化學品：分析光刻膠中的金屬催化劑殘留（如鈀、鉑）及電子級氫氟酸中的痕量金屬（如鋁、鉻），避免因雜質導致的光刻缺陷或蝕刻不均勻。

2. 工藝過程監控

CMP 漿料與清洗液：監測 CMP 漿料中的納米顆粒濃度（如二氧化硅、氧化鋁）及清洗液中的金屬離子（如鈣、鎂），優化拋光工藝參數，減少晶圓表面劃傷和殘留。

電鍍液與蝕刻氣體：分析電鍍液中的銅、鎳離子濃度及蝕刻氣體中的氟化物雜質，確保金屬沉積均勻性和蝕刻精度，提升芯片良率。

3. 失效分析與可靠性驗證

封裝材料與鍵合線：檢測封裝樹脂中的鹵素（如氯、溴）及鍵合線中的銀、金純度，評估材料的長期穩定性和抗腐蝕性能，防止器件失效。

晶圓缺陷定位：結合激光燒蝕進樣技術，對晶圓表面的異常區域進行微區元素分析，快速定位缺陷來源（如金屬污染、顆粒殘留）。

三、行業價值與質控升級

1. 提升分析效率與成本效益

高通量檢測：高級閥系統（AVS）通過精準氣泡注入控制，將樣品提升、穩定和清洗時間縮短 50%，實現每小時處理 100 個以上樣品，滿足半導體制造的批量檢測需求。

維護成本優化：可拆卸炬管和免維護固態 RF 發生器降低了部件更換頻率，每年維護成本較傳統 ICP-OES 降低 30%。

2. 保障產品一致性與可靠性

痕量元素精準控制：通過垂直炬管軸向觀測和冷錐接口（CCI），可消除高濃度基體的自吸收效應，確保半導體材料中痕量元素的定量準確性。例如，在分析含 50% 氯化鈉的清洗液時，鈉（Na）的檢測精度可達 RSD≤0.5%。

全流程質量追溯：ICP Expert 軟件的電子記錄功能可完整保存分析方法、原始數據和儀器狀態，支持半導體廠商對原材料、半成品和成品的全生命周期質量追溯。

3. 推動工藝創新與技術突破

新材料研發支持：在第三代半導體材料（如碳化硅、氮化鎵）的研發中，可快速分析摻雜元素（如氮、磷）的濃度及分布，助力高性能器件的開發。

制程適配能力：憑借低至 0.1 ppb 的檢測限和納米級空間分辨率，支持 3nm 及以下制程節點的材料分析，滿足半導體行業對極限精度的需求。

四、行業典型案例

某半導體代工廠：采用安捷倫 5110VDV 對 12 英寸晶圓進行在線監控，實現每片晶圓檢測時間 < 5 分鐘，金屬雜質檢測限穩定在 0.3 ppb 以下，助力其將芯片良率從 92% 提升至 97%。

國內光刻膠企業：通過 5110VDV 對光刻膠中的金屬催化劑殘留進行實時監測，將鈀（Pd）的殘留量從 1.2 ppb 降至 0.15 ppb，顯著提升光刻膠的批次一致性，成功進入國際主流供應鏈。

總結

安捷倫 ICP-OES 5110VDV 通過垂直雙向觀測、智能光譜組合和自動化分析技術，為半導體材料行業提供了從原材料檢測到工藝監控的全鏈條解決方案。其高靈敏度、抗干擾能力和合規性設計，不僅滿足了半導體制造對痕量元素分析的嚴格要求，更通過數據驅動的質控升級，助力企業提升產品競爭力和技術創新能力。在 5G、AI 芯片等新興領域的推動下，該設備正成為半導體行業實現高精度分析與智能制造的核心利器。
